城轨电源产品系统解决方案

日期:2017.12.23     来源:北京鼎汉技术股份有限公司




解决方案介绍:

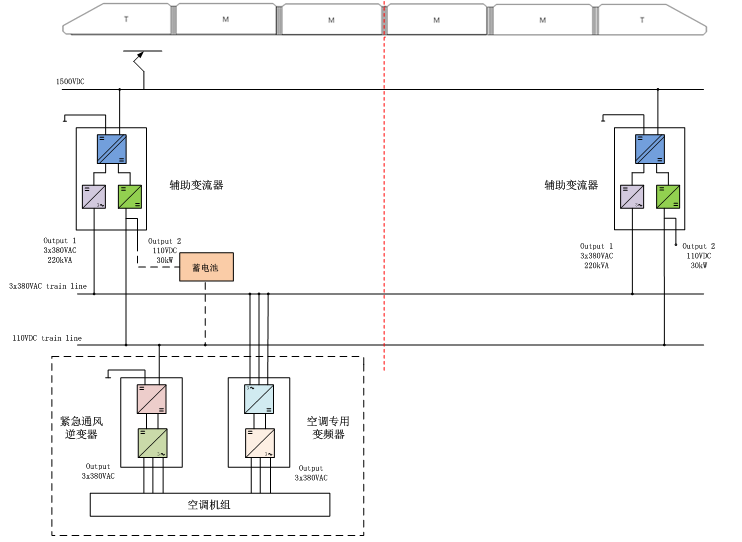

 城轨电源产品系统解决方案,包含了辅助变流器(逆变器+蓄电池充电机)、空调专用变频器、紧急通风逆变器、空调逆变器、蓄电池充电机等产品。

1)辅助变流器将接触网或第三轨的1500VDC的高压直流电转换为AC380V三相交流电,给列车上的风扇、空调单元、空气压缩机等三相负载等交流负载供电;同时产生DC110V的直流电压,给列车上的直流负载供电和给蓄电池充电。

2)空调专用变频器将列车上的AC380V交流电转换成电压频率可调的三相交流电,主要用于地铁变频空调供电。

3)紧急通风逆变器在地铁主回路供电出现故障时,将车载蓄电池的110V直流电逆变成AC380V三相交流电,给地铁空调紧急供电,保证地铁内部车厢的通风。

4)空调逆变器将接触网或第三轨的1500VDC的高压直流电转换为AC380V三相交流电,给列车上的通风机、空气压缩机等三相负载等交流负载供电。

5)蓄电池充电机将将接触网或第三轨的1500VDC的高压直流电或交流母线的三相AC380V转换为DC110V的直流电压,给列车上的直流负载供电和给蓄电池充电。



方案应用:

辅助变流器在全球有超过7000套的应用业绩,其中在国内,辅助变流器应用于澳门轻轨1号线和台湾高雄地铁;

电池充电机应用于上海、广州和深圳等地的地铁,约400套;

紧急通风逆变器已用于厦门地铁1号线,约500套。
