车辆特种电缆解决方案(欧标)

日期:2017.12.26     来源:北京鼎汉技术股份有限公司

1、EN 50264特殊防火性能铁路车辆标准壁厚电缆

执行欧洲标准

EN 50264-1、EN 50264-2-1 、EN 50264-2-2 、EN 50264-3-1、EN 50264-3-2;符合BS 6853、DIN 5510 。

适用范围

本产品适用于额定电压3.6/6千伏及以下铁路车辆设备的供配电装置。

使用特性

采用镀锡软铜导体和无卤低烟阻燃绝缘和护层材料,产品具有耐热、耐油、耐酸碱、耐寒、耐磨和抗臭氧等特点,物理机械性能优良,安装方便,使用安全,运行可靠。在火灾时能有效限制火的传播和烟气的释放,避免对人员造成危险。

使用温度:-40 90

短路温度:200℃(短路时间5秒)


物理机械性能

老化试验(120℃×240h

--抗张强度变化率:±30%

--断裂伸长率变化率:±30%

耐油性(浸油:100℃×240h

--抗张强度变化率:±30%

--断裂伸长率变化率:±40%

电气性能

额定电压Uo

--无护套电缆:0.6KV/1KV1.8KV/3KV

--护套电缆:1.8KV/3KV3.6KV/6KV

耐电压

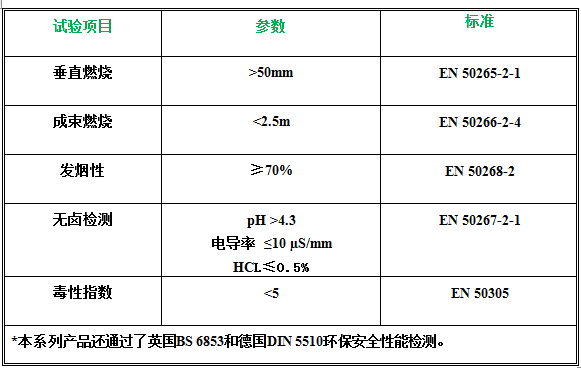

燃烧性能

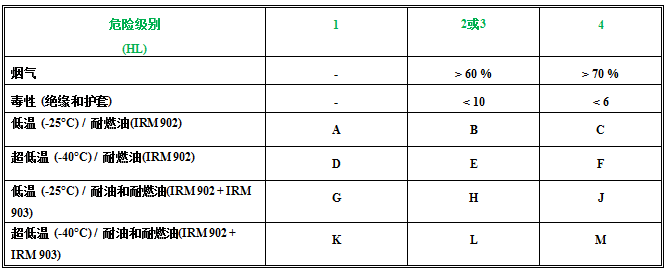

特殊危险级别识别标志

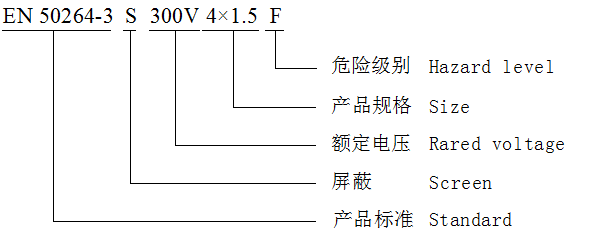

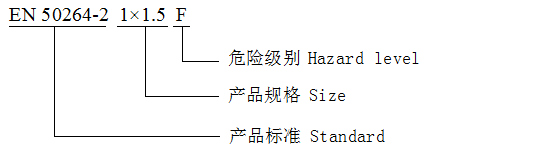

  产品标记说明

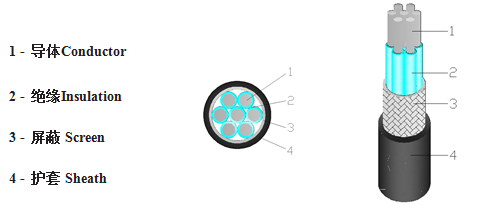

 电缆结构示意图

      EN 50264-2-1护套电缆

EN 50264-3-2多芯屏蔽电缆




2、EN 50306特殊防火性能的铁路车辆薄壁电缆

执行欧洲标准

EN 50306-1EN 50306-2EN 50306-3EN 50306-4;符合BS 6853、 DIN 5510。

适用范围

本产品适用于额定电压300伏及以下要求小型化和轻型化电线电缆的铁路车辆设备的用电装置。同样适用于其它要求小型化和轻型化电线电缆的用电装置。

使用特性

电缆采用镀锡软铜导体和无卤低烟阻燃绝缘和护层材料,运用薄壁制造技术生产,产品体积小,重量轻,具有耐热、耐油、耐酸碱、耐寒、耐磨和抗臭氧等特点,物理机械性能优良,安装方便,使用安全,运行可靠。在火灾时能有效限制火的传播和烟气的释放,避免对人员造成危险。

使用温度:-40 105

短路温度160℃(短路时间5秒)

电气性能

额定电压:300V(对地)

成品耐电压:AC.2000V5minDC.4800V,5min

绝缘电阻(MΩ.km):20时≥600-40090时≥0.30-0.20

物理机械性能

耐油性:100±2℃×24h1.5KV/1min,无击穿。

耐臭氧:25±2℃×24h1.5KV/1min,无裂纹。

低温弯曲:-40±2℃,无裂纹。

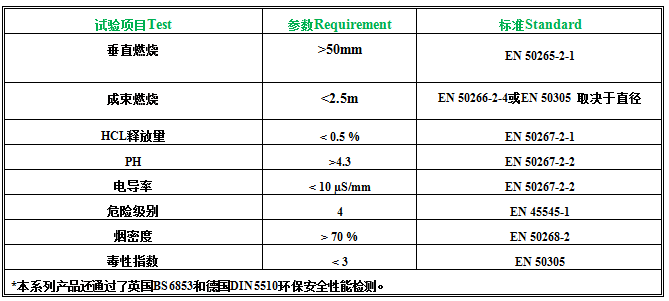

燃烧性能


特殊危险级别识别标志

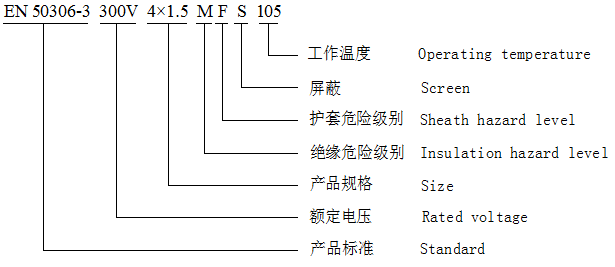

产品标记说明


电缆结构示意图

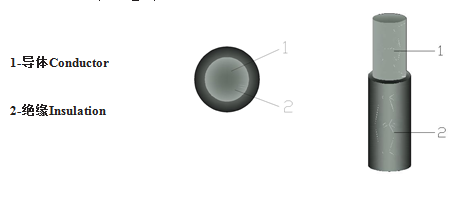

     EN 50306-2单芯电线

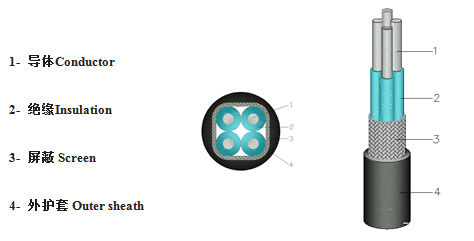

     EN 50306-3多芯屏蔽薄壁护套电缆



     EN 50306-4多芯屏蔽护套电缆

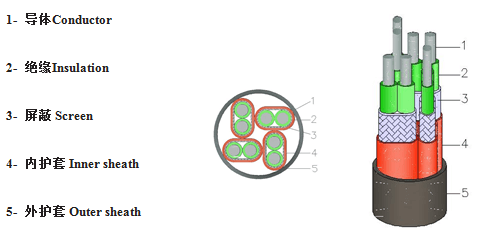

     EN 50306-4分屏蔽内护套和外护套多对电缆


3、EN 50382特殊防火性能铁路车辆用高温电力电缆

产品欧洲标准

EN 50382-1、EN 50382-2;符合BS 6853、DIN 5510

适用范围

本产品适用于额定电压3.6/6千伏及以下、具有120℃或150℃使用温度的铁路车辆设备供配电装置的电缆。

使用特性

采用镀锡软铜导体和无卤抗撕裂硅橡胶绝缘和无卤低烟聚烯烃材料挤包,产品具有耐高温、耐油、耐酸碱、耐磨和抗臭氧等特点,物理机械性能优良,安装方便,使用安全,运行可靠。在火灾时能有效限制火的传播和烟气的释放,避免对人员造成危险。


额定电压Uo:1800V3600V

电压试验(50Hz): 6500V、11kV。

使用温度:-25 ~ 150℃,短路温度:350℃(短路时间5秒)

物理机械性能

抗张强度:≥6MPa

伸长率:≥160%

耐臭氧:25±2℃×24h,无开裂。

电气性能

介电强度:额定电压1.8KV,最小击穿电压10KV

               额定电压3.6KV,最小击穿电压20KV

泄漏电流:≤5mA

绝缘直流电源试验


燃烧性能


特殊危险级别识别标志


产品标记说明


电缆结构示意图

EN 50382-2无护套电缆



EN 50382-2护套电缆
